KTP 康泰三層聚丙烯 PP 塑膠管、管件
PVC管替代品 符合ESG淨零碳排標準
產品主要用途
KTP 康泰三層 PP 管及其管件主要是用於建築物的污水、雜排水、雨水、通氣管路等，其應用領域有：
1. 集合住宅、高層建築的生活污排水管路。
2. 飯店、旅館的污排水管路。
3. 辦公樓、商用樓的污排水管路。
4. 醫院的生化排水及污排水管路。
5. 學校的污排水管路。

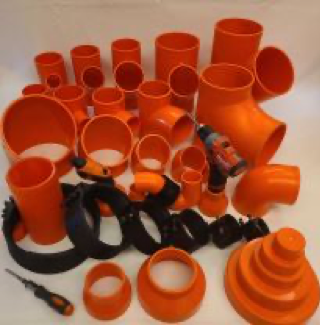

KTP 康泰三層 PP 管，以聚丙烯（Polypropylene）為主要材質，製作出環保無毒抗老化的管路系統。為配合 KTP 康泰三層 PP 管開發出一系列的管件 ( 如各式彎頭 、梯型管、快速接頭、大小頭等 )，以構成一套完整的管路系統，本產品已投保 3000 萬產品責任險。

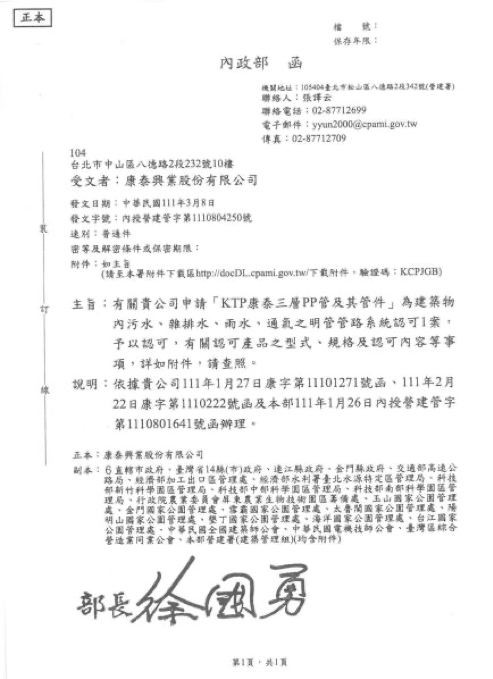

KTP 康泰三層 PP 管及其管件榮獲內政部營建署首次認可的污排水管路系統 ( 認可發文文號：1110804250)，並通過 EN ISO 13257 升溫循環 1500 次的極端疲勞試驗，及 EN ISO 13254 之 0.5 bar 的水密性試驗，安裝方便好用的快速平口接合系統。
產品應用背景

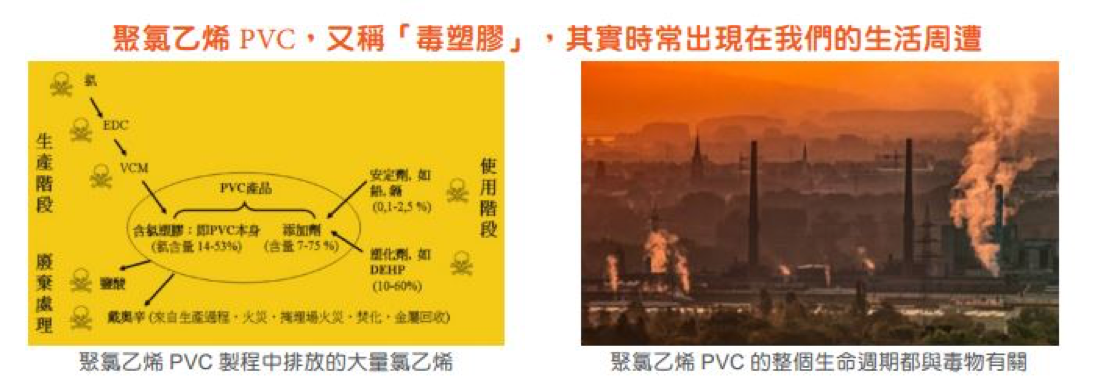

目前國內建築物的污水、雜排水、雨水、通氣管路仍大量使用聚氯乙烯管（Polyvinyl Chloride， PVC），而資料顯示PVC 材料及增塑劑（鄰苯二甲酸二辛酯 DEHP）及燃燒後產生的戴奧辛（Dioxin），對於人員及環境的危害不容忽視。國際環保組織「綠色和平」也主張全球性逐步淘汰 PVC 的物品。
PVC 的使用在著重循環經濟的今天，實為環保的殺手。有鑑於此，康泰公司選擇聚丙烯 PP 來取代 PVC，積極研發環保無毒又兼具抗老化施工便利的管路系統，讓國內的建築業能有更佳的選擇。
產品特色

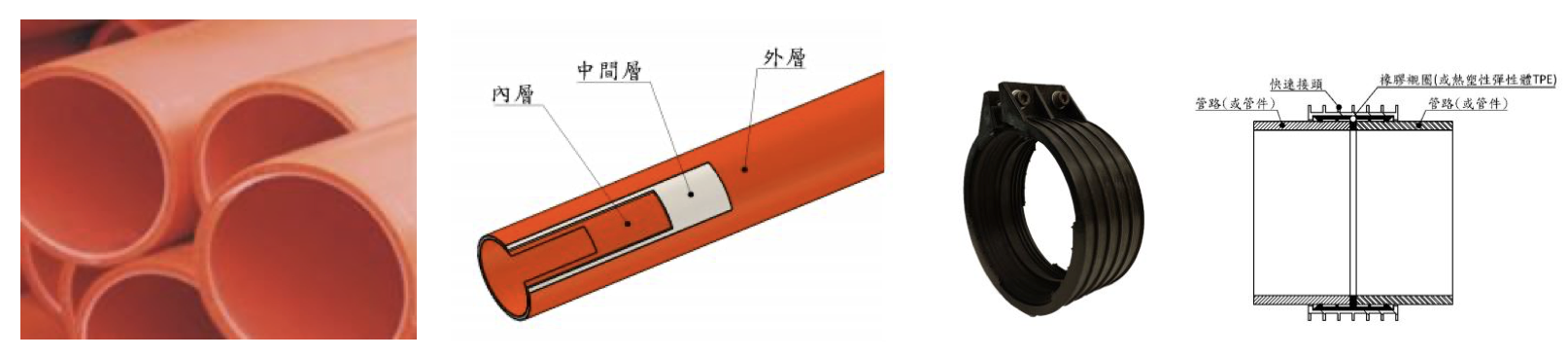

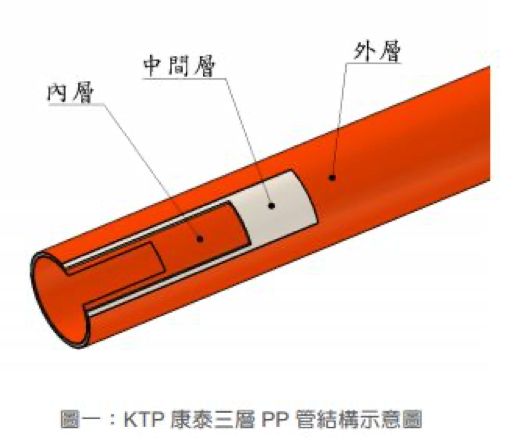

為了提升產品的強度與韌性，康泰引進國內首見的三層製管工藝（圖一）。將高剛性的單聚聚丙烯（HomoPolymer PP）用於中間層，而耐衝擊的共聚聚丙烯（CoPolymer PP）用於內、外層，製造出一個外韌內強的管路。而一系列的管件則使用耐衝擊的共聚聚丙烯製作而成。

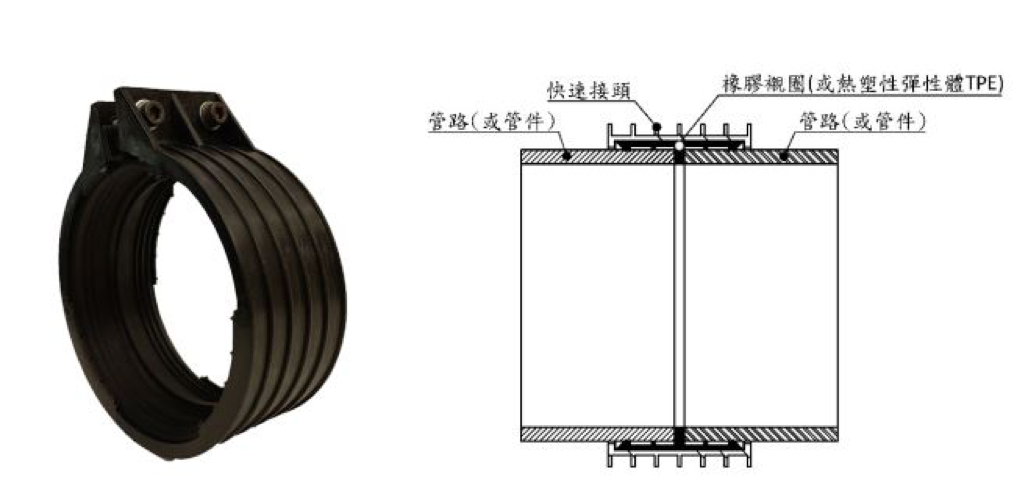

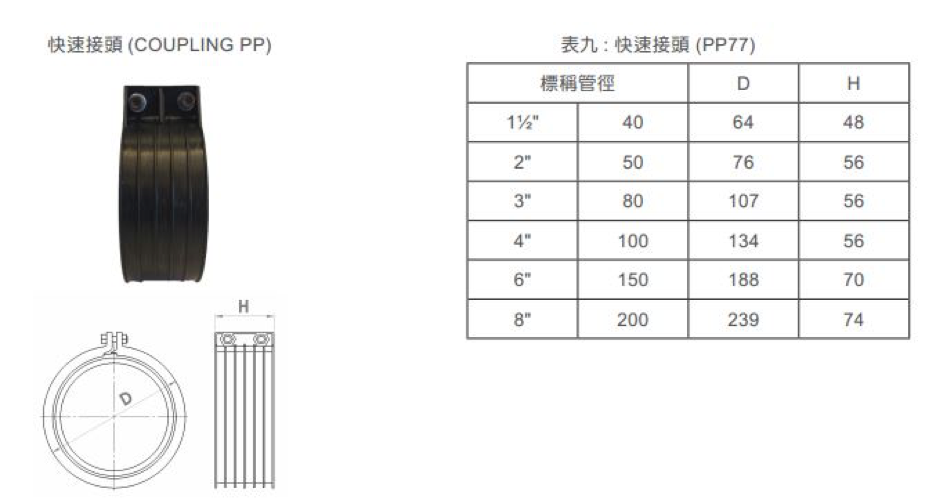

為了提升施工速度及考慮日後維修的便利性，三層管使用平口管件並配合快速接頭（圖二）。由於整個管路係撓性接合，也可降低排放污水所產生的振動與噪音。
產品材質特性應用區域及構造尺寸
產品材質特性
KTP 康泰三層 PP 管及其管件採用聚丙烯材料製作，其特性為：
1. 聚丙烯不含重金屬、氯離子、塑化劑、甲醛，完全燃燒後無毒，不會釋出有毒物質，可耐95℃高溫、耐腐蝕、壽命長，是環保無毒的材料。
2. 聚丙烯經增加韌性及剛性後，可成為高強度且輕量化之塑膠材料，被廣泛應用於現代的汽車工業、外飾件（如：保險桿、輪圈蓋、進氣歧管、水箱、冷卻風扇⋯⋯）。
3. 共聚聚丙烯用於 KTP 康泰三層 PP 管的外層，可提升管體的耐衝擊強度，尤其是在輸送低溫或高溫液體時，可防止大氣介質產生的老化作用，具有卓越耐候的能力。
4. 共聚聚丙烯用於 KTP 康泰三層 PP 管的內層，可增加管內壁的平滑性，提升機械特性及耐腐蝕能力。
5. 單聚聚丙烯用於 KTP 康泰三層 PP 管的中間層，提升管體的剛性係數，具有卓越的抗壓扁及彎曲的能力。
6. 共聚聚丙烯用於各式管件，可提升個體的耐衝擊強度。
產品應用區域
KTP 康泰三層 PP 管的應用區域在建築物內及建築物外貼牆的污排水非壓力管路系統，不可以使用在從筏基強制排污的壓力管路，即 KTP 康泰三層 PP 管乃建築物內用污水 (SP) 雜排水 (WP) 雨水 (RP) 通氣 (VP) 之管路系統，本管路系統之安裝以建築物內吊掛為主，亦得使用於同層排水設備之接續。快速接頭及內襯圈僅可搭配本管路系統之直管及管件使用，若使用於其他產品及管路系統，需經工程師核可。
產品構造尺寸
因為台灣市場的建築物內用非壓力（Non Pressure）重力污排水管路系統，長久以來都使用聚氯乙烯塑膠管（PVC管），市場一般就是使用 CNS1298 所定的薄管（A 管）及厚管（B 管）， 所以 KTP 康泰三層 PP 管作為與 PVC 管相同使用用途的管路系統，自然應該與習用的聚氯乙烯塑膠管（PVC 管）有著一樣的外徑尺度及許可差要求項目，以方便與器具設備銜接及管材替換。

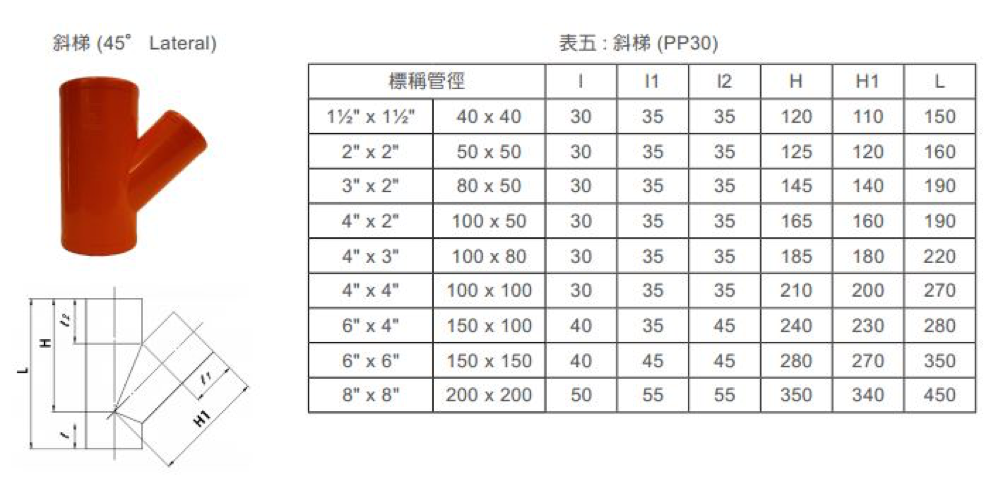

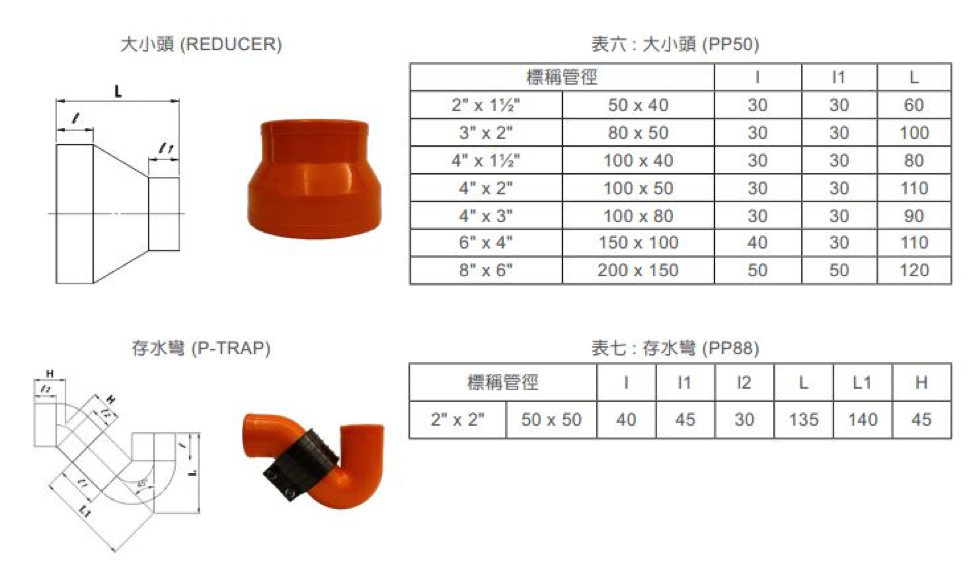

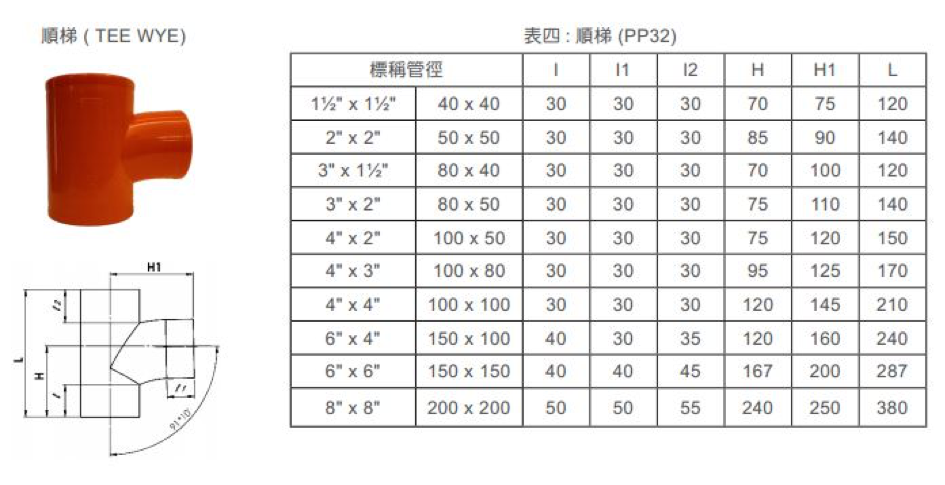

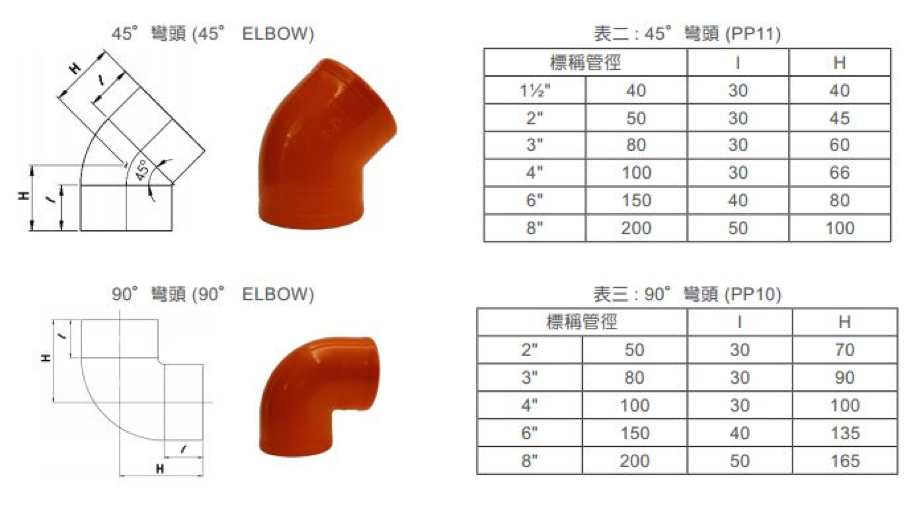

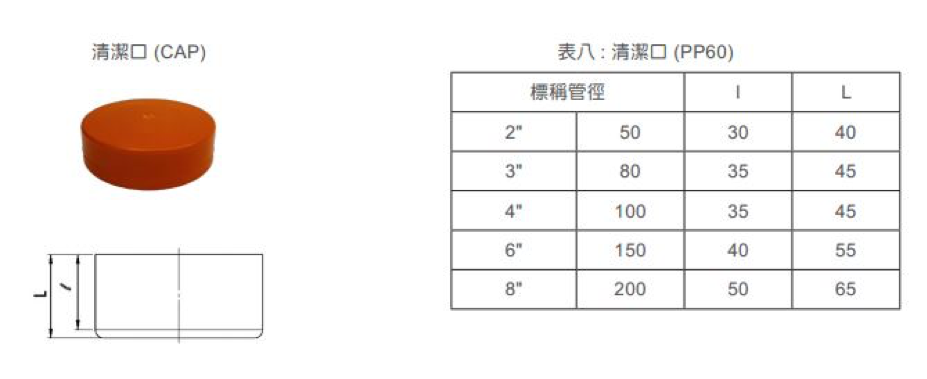

直管及各型式管件詳細尺寸及材質規格
(1) 直管 (PP)
內外層：共聚聚丙烯 Copolymer
中間層：單聚聚丙烯 Homopolymer
(2) 管件：共聚聚丙烯 Copolymer
(3) 快速接頭內襯圈：硫化橡膠 ( 或熱塑性彈性體 TPE)

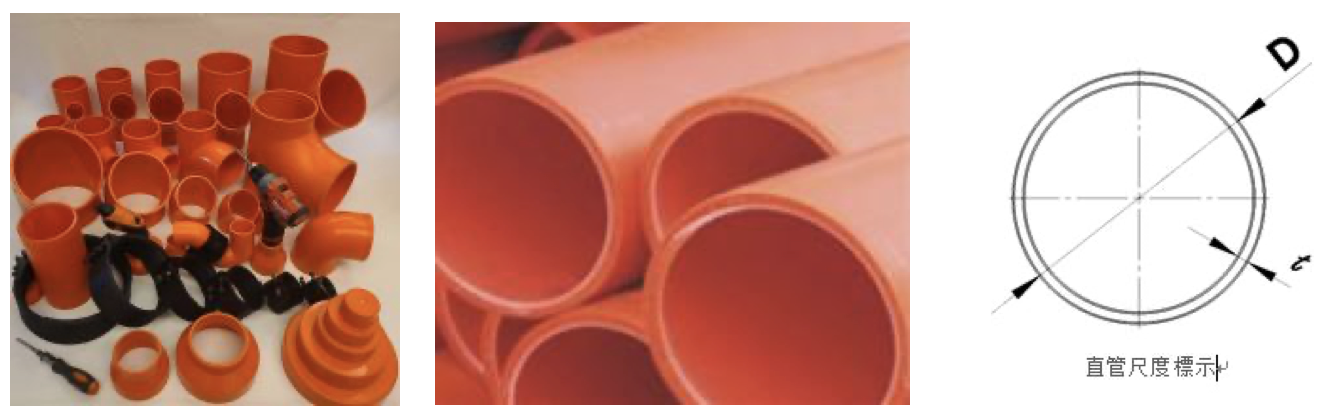

表一：直管尺度及許可差
|
標稱管徑 |
外 徑 (D) mm |
厚 度 (t) mm |
長度 (l) m |
||||
|
英制 |
公制 |
基準尺度 |
最大 ˎ 最小外徑之許可差 |
平均外徑之許可差 |
標準 |
許可差 |
標準 |
|
1½" |
40 |
48.0 |
± 0.3 |
± 0.2 |
3.0 |
+0.8 |
4.0 |
|
2" |
50 |
60.0 |
± 0.4 |
± 0.2 |
4.0 |
+0.8 |
4.0 |
|
3" |
80 |
89.0 |
± 0.5 |
± 0.3 |
4.0 |
+0.8 |
4.0 |
|
4" |
100 |
114.0 |
± 0.6 |
± 0.4 |
5.5 |
+0.8 |
5.0 |
|
6" |
150 |
165.0 |
± 1.0 |
± 0.5 |
6.0 |
+1.0 |
6.0 |
|
8" |
200 |
216.0 |
± 1.3 |
± 0.7 |
7.0 |
+1.0 |
6.0 |
備註：直管 (PP) 如有其他長度需求可另冾本公司。

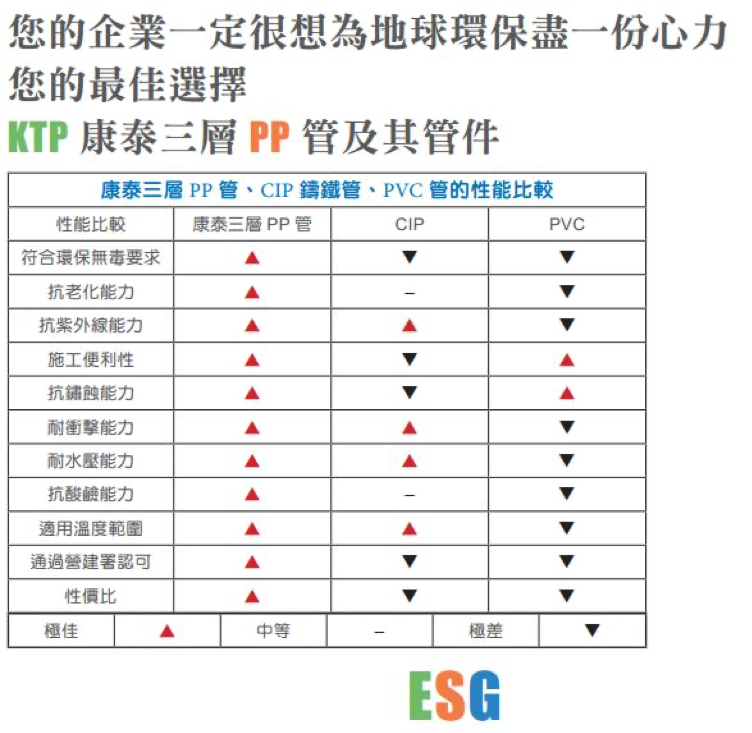

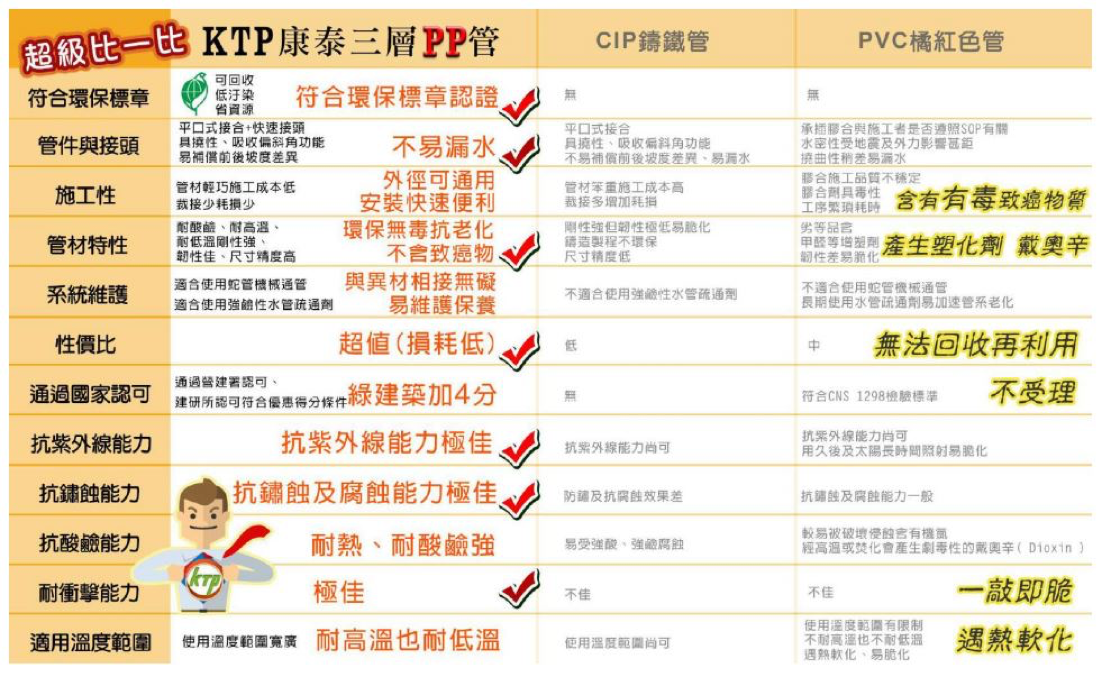

KTP 康泰三層 PP 管、CIP 鑄鐵管、PVC 管施工、使用及維護的比較
|
項目名稱 |
康泰三層 PP 管
( 聚丙烯污排水管 - 環保無毒 ) |
CIP 管
( 鑄鐵污排水管 ) |
PVC 橘紅色管
( 聚氯乙烯污排水管 - 有毒非環保類 ) |
|
管件與接頭 |
● 康泰三層 PP 管為平口式接合，其接頭採用快速接頭，系統可提供撓性及吸收偏斜角之功能，完全杜絕因地震或其他外力所造成之接合處漏水。 通過 EN ISO 13257 升溫 循環 1500 次的極端疲勞試驗，及 EN ISO 13254 之 0.5 bar 的水密
性試驗。 |
● 亦採平口式接合，其接頭採用壓環接頭，系統可提供撓性及吸收偏斜角之功能。 |
● 採承插膠合黏死，撓曲性差，接合處易因擾動產生間隙，可能因地震與各種外力導致接合處漏水。 |
|
施工性 |
● 管材輕巧，加上使用無毒快速接頭接合，故功率高，施工成本低。
● 採用快速接頭接合，施工簡單快速，接頭之施工品質易檢驗，管線修改容易。
● 標準長度 4 到 6 米，裁接少，可節省管件與耗損。 |
● 管材極為笨重，施工不易，人力需求高，造成施工成本高，約為康泰三層 PP 管之
2.5 倍以上。
● 壓環接頭施工簡單，施工品質易檢驗。
● 單一長度 3 米， 裁接多，增
加管件數量及耗損。 |
● 管材雖輕，但因採承插膠合 (TS 冷接法 )，雄管端要削外角，經加熱烘軟再銼刀修整，影響工率，且膠合之黏膠具毒性，產生慢性致癌的風險。
● 承插膠合之接合品質無法以目視檢驗，修改時需切管，工序繁瑣耗時。
● 標準長度 4 到 6 米，裁接少，可節省
管件與耗損。 |
|
管材特性 |
● 康泰三層 PP 管製造上使用工程塑膠押出技術，尺寸精度高，因此在接合處不會有漏水之虞。
● 材料以聚丙烯 PP 為基底，不含有毒物質，不會鏽蝕、腐蝕。
● 耐用抗老化能力佳，日後維護需求極低。
● 康泰三層 PP 管剛性強，同時韌性佳，中剛內外韌，不易破裂。
● 燃燒後無毒氣產生，降低火災傷
❹。
● 康泰三層 PP 管為創新發明之產品，最重口碑，品質保證。 |
● CIP 縱然採用離心抽出法鑄造，尺寸精度仍低，公差約為 3~4mm，因此在使用壓環接頭接合時，可能因公差過大而漏水。
● 為解決鑄鐵管鏽蝕問題， CIP 需要有表面塗裝，但塗裝防鏽效果常因搬運與施工造成表面塗裝層破壞，大幅減低防鏽效果。
● CIP 管內壁會因嚴重鏽蝕而影響流量，接合處常因滲水造成管壁穿蝕。
● CIP 管剛性強，但韌性極低，施工使用極易脆裂。
● 燃燒後無毒氣產生。
● 鑄造之製程不環保。 |
● 公差同康泰管，但因採承插膠合，有可能因地震或外力導致漏水。
● PVC 不耐酸鹼腐蝕。
● PVC 不耐日照，常造成老化與脆化，大幅減少壽命，日後維護需求較高。
● PVC 管韌性差、耐衝擊性較差，易破碎。
● PVC 燃燒產生劇毒及濃煙。
● 材料含有毒物質，隨排水析出後汙染環境。
● 廠商眾多，劣質廠家投入市場，產品混雜添加物，品質不穩定。 |
|
系統維護 |
● 符合 CNS 1298 及 EN 1451-1 外
徑尺度、厚度及許可差要求，與異材相接無礙，管線修改容易，快速接頭及管件可以重複使用。
● 平口式接合，管內平滑無凹溝，適
合使用蛇管機械通管，維護容易。
● 因為康泰三層 PP 管耐強酸鹼，適合使用強鹼性水管疏通劑，因此容易維護保養。
● 使用溫度寬廣，耐高溫也耐低溫。 |
● 管材厚重、易脆裂，壓環接頭及管件可以重複使用。
● 平口式接合，管內無凹溝，適合使用蛇管機械通管。
● 因鑄鐵易受強酸、鹼腐蝕，不適合經常使用強鹼性水管疏通劑 ( 如通樂 )。
● 使用溫度寬廣，耐高溫也耐低溫。 |
● 採承插接合，管線修改不易，管件無法重複使用。
● 系統承插接合，管內連接處有凹溝，不易使用蛇管機械通管。
● 若經常使用強鹼性水管疏通劑，易加速管系老化，接合處更易腐蝕。
● 不耐高溫，也不耐低溫，壽命受影響。 |
|
性價比工料合比 |
● 高性價 比。 工料 合， 一般約為
0.75~0.8。
● 主要因為康泰三層 PP 管價格較
CIP 低，施工成本低，加上其各種優於 CIP 及 PVC 的優點。 |
● 低性價比。工料合，一般約為 2.5~3.0，甚至更高。
● 主要因為 CIP 價格高及其施工成本高。 |
● 低性價比。PVC 工料合計，約當為 1
時。
● PVC 雖成本稍低，但其性能卻遠低於康泰三層 PP 管。 |

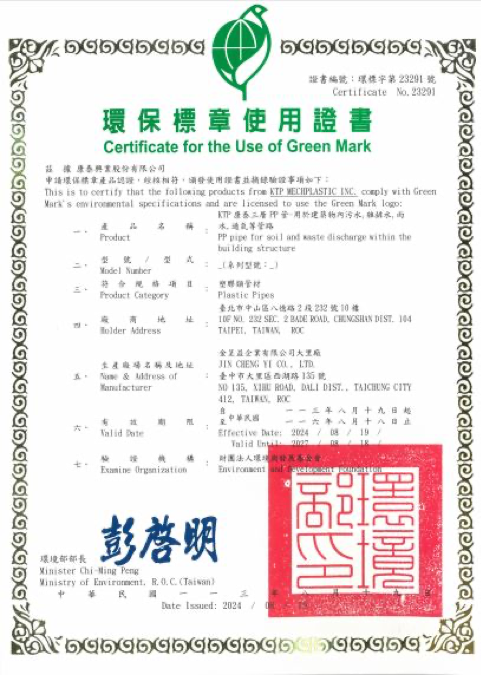

國家認證

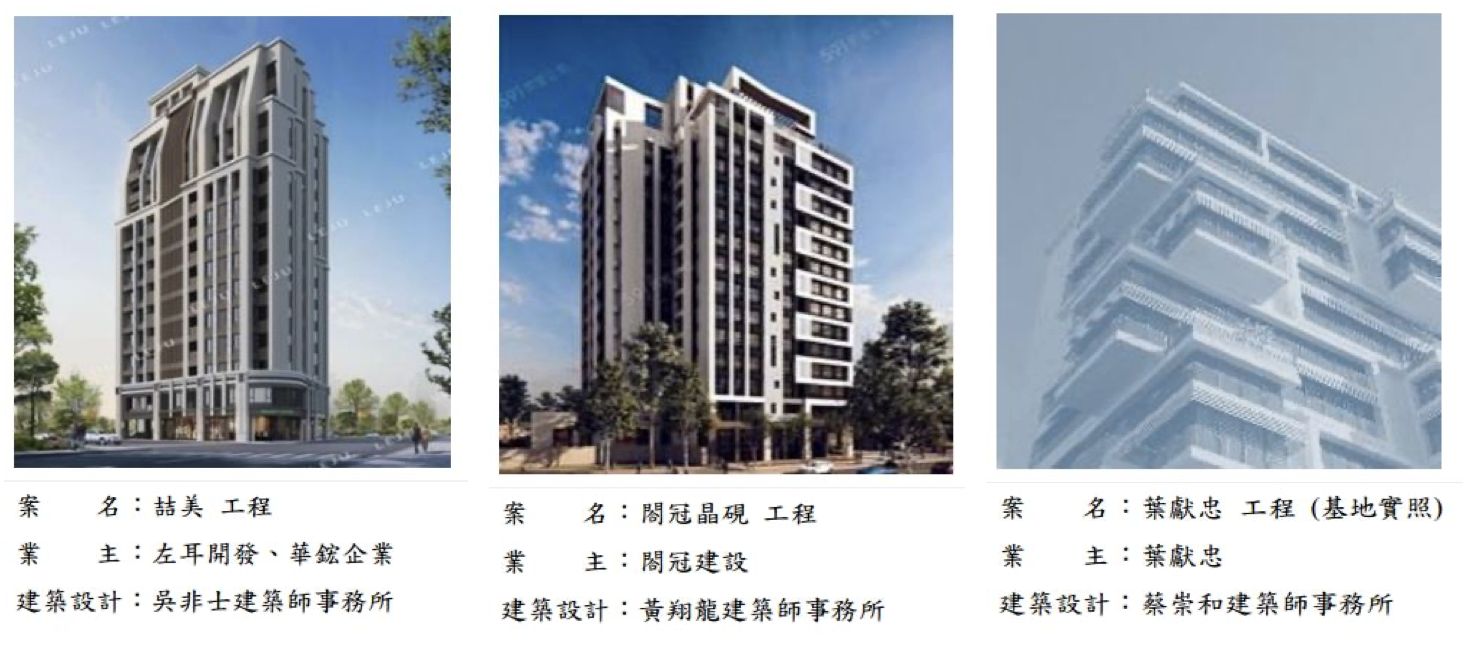

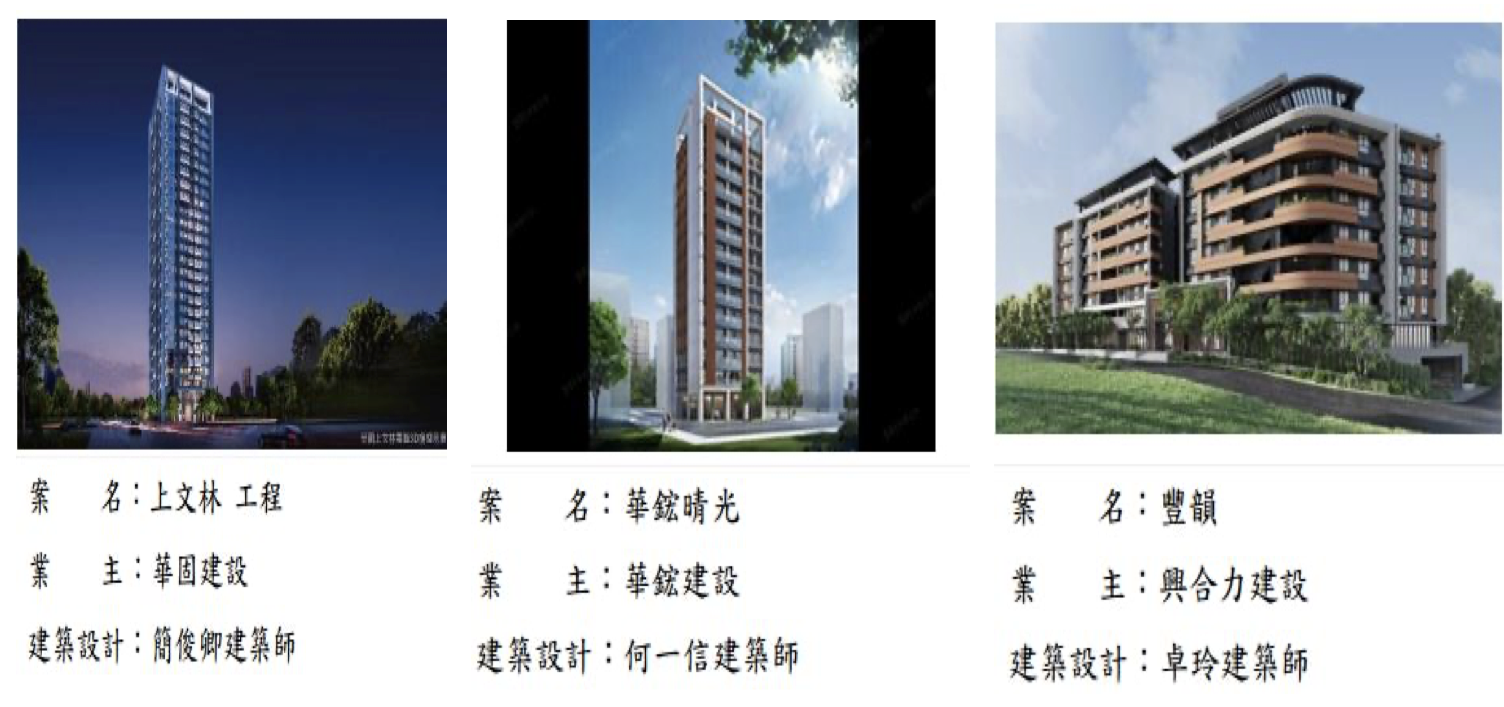

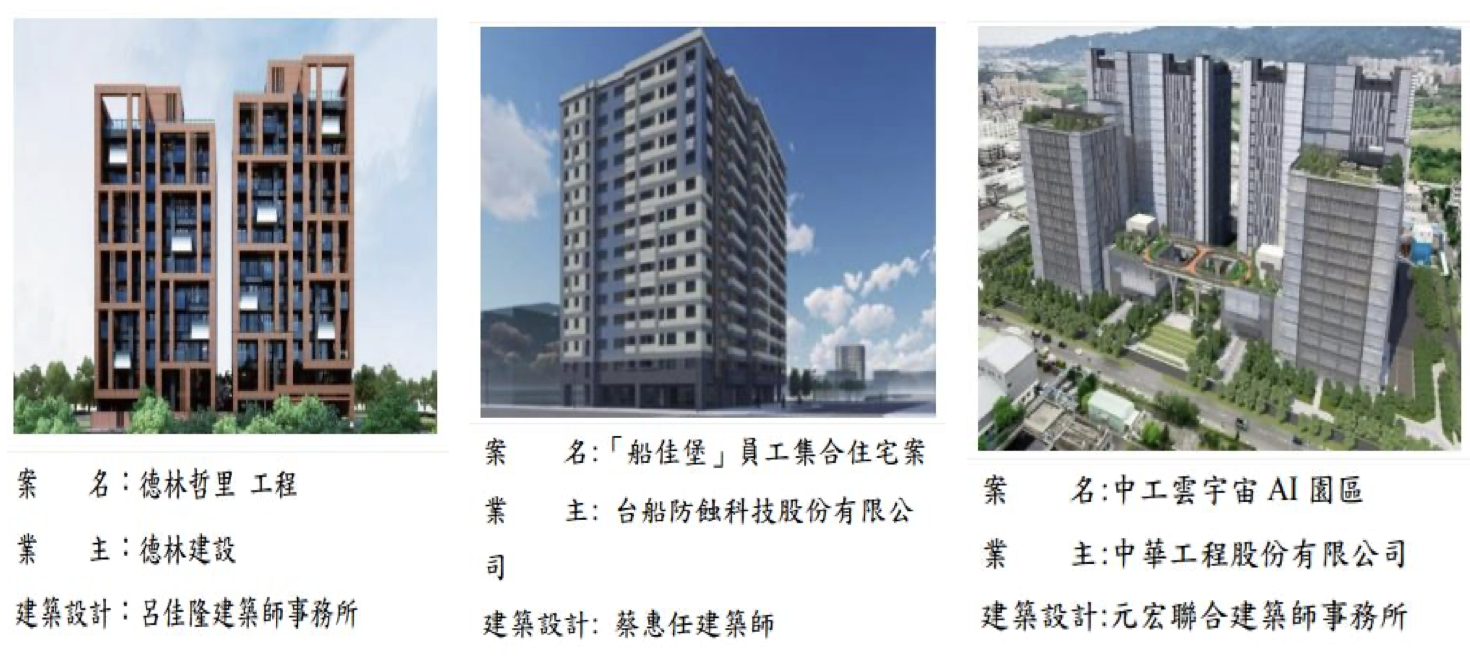

工程實績
