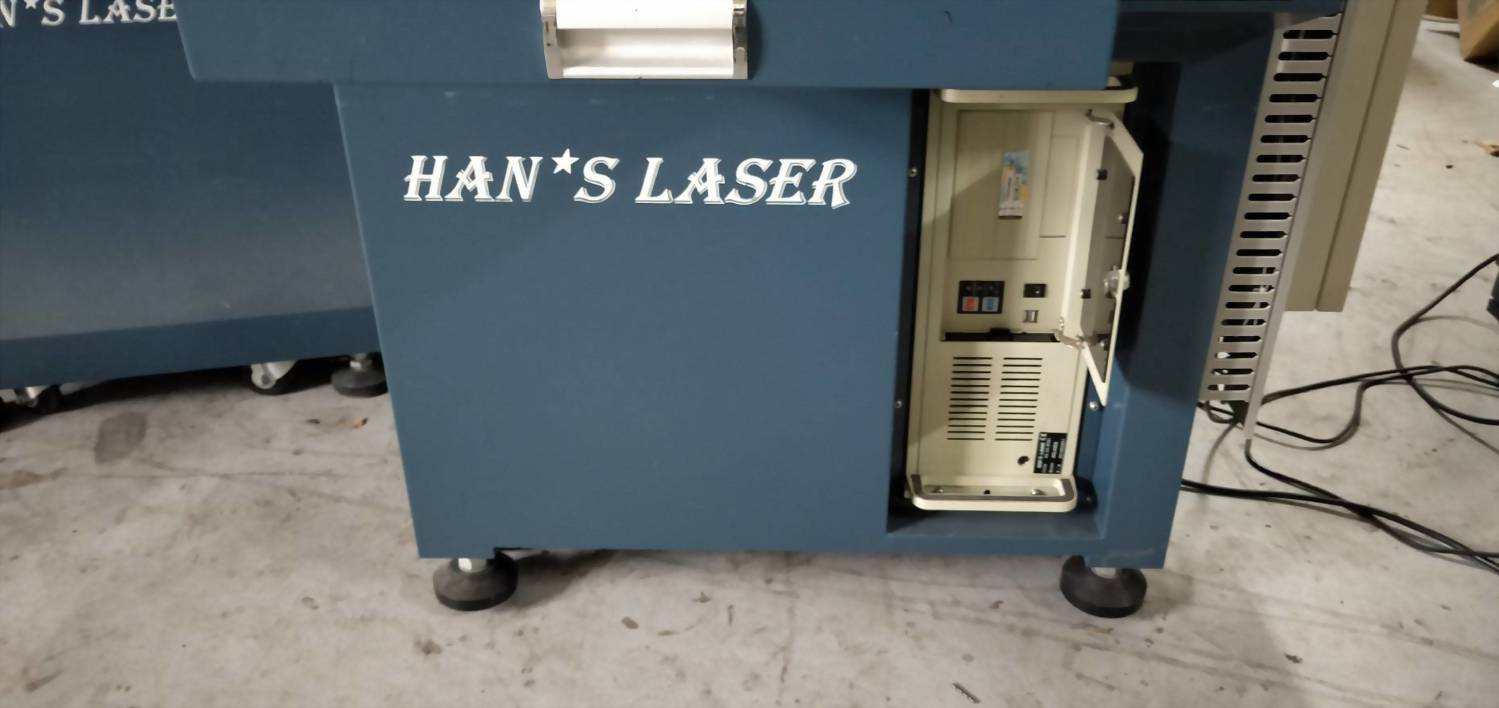

雷雕機

數量 :

一、打開原始圖形，2Ｄ圖形直接投影，轉角面上投影產生鋸齒，不平滑。

二、進入3D 模型變換界面，如下所示，變換類型選擇“2D 數據隨動”,將模型分別繞Ｘ軸

和Ｙ軸旋轉-45 度。

處理完成後， 3Ｄ模型和數據均會發生變化，退出3D 模型變換界面，微調2Ｄ圖形的Ｘ和Ｙ坐標，在傾斜模型上進行再次投影，效果如下圖所示。

投影效果滿意後，再次進入3D 模型變換，模式選擇“2Ｄ數據變換成3Ｄ”，將模型分別繞

Ｙ軸和Ｘ軸旋轉45 度再次變換回原始狀態。

變換成平面放置後效果圖。

本方法同樣適用於斜面及其它類似場合，可以有效修正數據變形。

本例中由於是在45 度傾角進行投影，拐角會很平滑，由於折射的問題，旋回平面後，兩端

可能會形成夾角，最好是在傾角模型上直接構建二維圖，效果會更好。

注：2Ｄ轉換成3Ｄ圖形後，將變成獨立的三維數據，不能再被貼圖到3Ｄ模型中，但可以進

行移動、旋轉等各種編輯操作。
