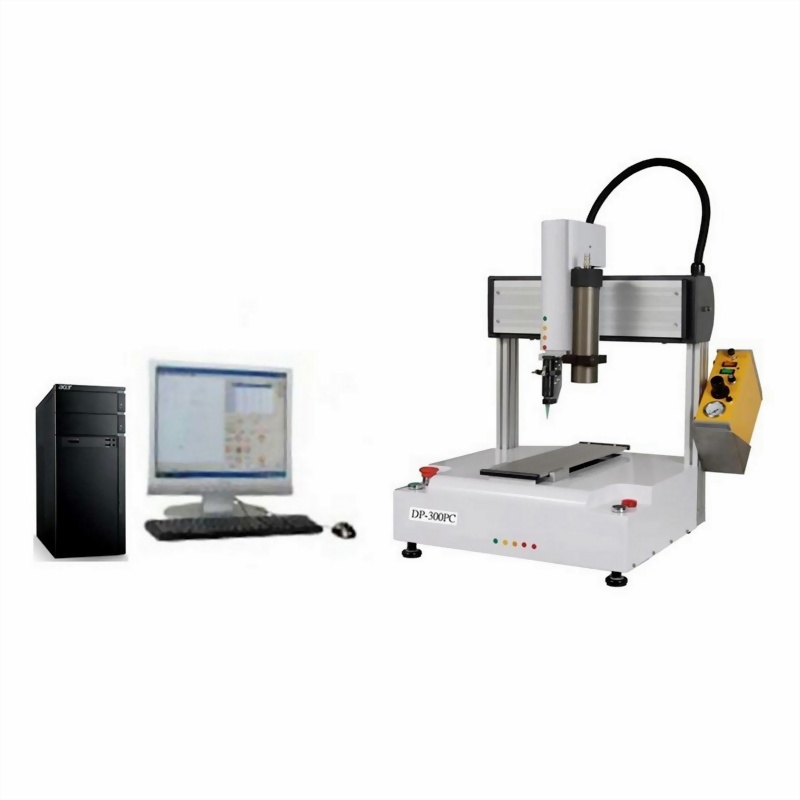

DGT自動視覺對位桌上型點塗膠機(CCD)
產品特色:
1. 點.線條.圓弧等3D立體點膠路徑
2. 重複精度0.01mm完美點膠
3. 100組程式,每組4000行記憶空間
4. 適用於各式膠水使用:產業一般常見之UV膠.Siiicon . EPOXY.紅膠.銀膠.AB膠.COB黑膠.導電膠.散熱鋁膏.瞬間膠….等膠水皆可使用

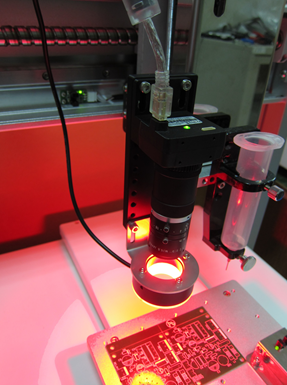

5.與一般教導盒式點膠機不同的是,PC型點膠機會外接螢幕、主機、滑鼠來編寫程式,CCD屬於PC型塗膠機的一種,搭載高性能CCD視覺系統,針頭更換後可以視覺方式校正位置。
6.可選配工作影像同步監測系統、針頭高度偵測系統、工件高度偵測系統及膠量檢查量測功能(斷膠、膠量不足、膠量太多…等)。
7.生產管理有效記錄,提高生產效能,減少人為疏失。
產品規格:
|
DP-200EPC |
DP-300EPC |
DP-400EPC |
DP-500EPC |
|||
加工範圍 |
200/200/50 |
300/300/100 |
400/400/100 |
500 / 500 / 100 |
|||
最大負載 |
10kg/5 kg Y / Z |
||||||
移動速度 |
0.1~600/300 X&Y / (Z mm/sec) |
||||||
解析能力 |
0.001 mm / Axis |
||||||
重覆精度 |
+ / -0.02 mm/ Axis |
||||||
程式記錄容量 |
至少100組、每組4000 points |
||||||
資料儲存方式 |
USB |
||||||
顯示方式 |
Teach Pendant LCD |
||||||
馬達系統 |
高微步進級精密馬達 |
||||||
操作模式 |
PTP & CP |
||||||
運動補間功能 |
3 Axis (3D立體空間任意路徑皆可) |
||||||
編輯模式 |
Teach Pendant : PC |
||||||
I/O訊號阜 |
8 Inputs / 8 Outputs |
||||||
外部控制介面 |
RS232 |
||||||
入力電源 |
全電壓 AC110-220V 300W |
||||||
工作環境溫度 |
10 -40℃ |
||||||
工作環境濕度 |
20 – 90% no condensation |
||||||
外型尺寸 |
380 × 370 × 500 |
485 × 500 × 600 |
580 × 600 × 600 |
685 x 701 x 600 |
|||
本體重量 |
23kg |
30kg |
40kg |
45kg |
