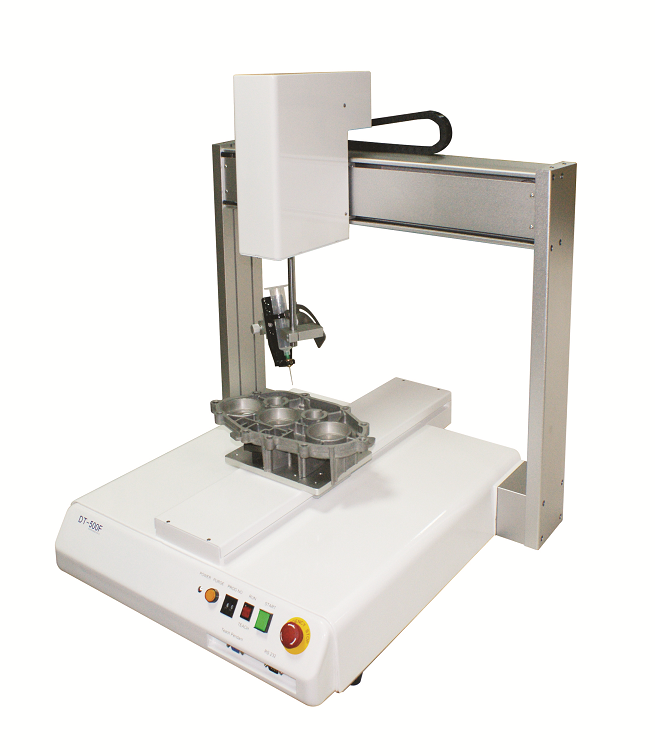

DP-R系列四軸點膠機
產品特色
單機即可操作、安裝最容易
DT-R series完全不需搭配外部電腦即可單機運作。不但安裝便利,操作設定更是簡單。
人性化教導盒讓您輕輕鬆鬆完成程式設定(支援中文、英文介面)
搭配圖示化按鍵設計的教導盒,讓您彈指之間輕輕鬆鬆設定完成任何的點膠路徑。更可簡易完成各種路徑之矩陣複製、偏移修改、校正點設定…及各機台程式傳輸等超強功能。
唯一可3D圓弧補間的PC-BASE控制系統
精心研製的控制卡讓DT-R series成為一台真正可CP四軸補間的設備,讓你完成非平面之3D點膠路徑。可畫圓或鐘擺方式塗膠。
自行設計生產 提供您最專業的服務
專業的軟硬體研發團隊及效率的自組生產,提供您無後顧之憂的零件備料及售後服務,讓您的機器不會成為孤兒。
本產品暢銷40多國、備受客戶愛用
DT-R series不但受到國內最多廠家的愛用,更透過ODM製造外銷到全世界40多國,成為點膠設備的世界第一品牌。
適用於各式點膠需求之產業
一般常見之UV膠、Silicon、EPOXY、紅膠、銀膠、A.B膠、COB黑膠、導電膠、散熱鋁膏、瞬間膠…等點膠,皆可使用在SR-R series設備上。
Specification 規格:
型號 (Models) |
DP-300R |
DP-400R |
加工範圍 Working Range X/Y/Z(mm) /R |
300 / 300 / 100 / 360° |
400 / 400 / 100 / 360° |
最大負載 Load Y-AXIS / Z-AXIS |
5 kg /1 kg |
|
移動速度 X&Y / Z (mm/sec) |
0.1~500 / 300 |
|
解析能力 Resolution |
0.001 mm/Axis |
|
重覆精度 Repetitive Positioning Accuracy |
+/-0.01 mm/ Axis |
|
程式記錄容量 Program Capacity |
至少100組、每組4000 points |
|
資料儲存方式 Data Storage Type |
CF Card |
|
顯示方式 Program Display |
Teach Pendant LCD |
|
馬達系統 Motor System |
微步進級精密馬達 |
|
操作模式 Control Method |
PTP & CP |
|
運動補間功能 Interpolation Function |
4 axis |
|
編輯模式 Programming Method |
Teach Pendant教導盒 |
|
I/0訊號埠 I/O Signals Port |
8 Inputs / 8 Outputs |
|
入力電源 Power Supply |
全電壓AC110 ~ 220V 300W |
|
工作環境溫度 Working Temperature |
0 –40°C |
|
工作環境溼度 Working Relative Humidity |
20 – 90% no condensation |
|
外型尺寸 Dimensions (WxDxH mm) |
485 x 500 x 750 |
585/600/750 |
本體重量 Robot Weight (kg) |
40 kg |
50 kg |
